TH

Coffrets électriques

ZOOM

1anGarantie

Fabrication
européenne

100%
recyclable

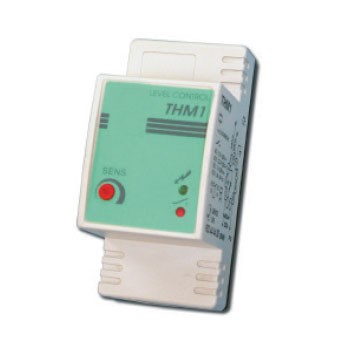

TH : Coffrets électriques

Grâce aux coffrets électriques TH, contrôlez le pompage ou le relevage de vos eaux usées ou chargées. Ce coffret électrique sera idéal pour vérifier le niveau de liquide dans un réservoir ou un puits. Déclinés en plusieurs versions fonctionnant avec 1, 2 ou 4 électrodes par système conductif, les coffrets électriques TH sont embrochables sur socle de connexion 11 pôles et livrés avec sondes de niveau.



Découvrez leurs caractéristiques ci-dessous.





Caractéristiques générales :



Applications



Relevage d’eaux usées et chargées.
Contrôle de niveau pour puits ou réservoir fonctionnant avec
2 électrodes par système conductif. Sensibilité des électrodes
réglable par potentiomètre. Bitension 230/400 Vac.
Embrochable sur socle de connexion 11 pôles.
Module embrochable directement, base ”undecal” fixation sur
profil DIN46277.


THM-1 : Manque d’eau et trop plein par bi-électrode.
THM-2 : Manque d’eau et trop plein par 4 électrodes.
THM-3 : Manque d’eau par mono-électrode et temporisation
réglable.

Caractéristiques techniques :

Signalisation Tension et relais activés
Tension d’alimentation

230 ou 400 vac - 50/60 Hz (nous consulter pour
d’autres tensions

Puissance absorbée 2 VA
Tolérance de tension + 10 % -20%

Température
de fonctionnement

-10° + 60°
Sensibilité aux électrodes Réglable de 3 à 60 Kohm
Tension aux électrodes 12 Vac
Section maximum au bornier 2,5 mm2
Contact d’utilisation

AC1 : 10 A - 250 Vac / AC11 : 2,5 A - 230 Vac
DC1 : 1 A - 250 Vdc / DC11 : 5 A - 24 Vdc

Poids approximatif 140 g (320 g avec socle aux électrodes)
