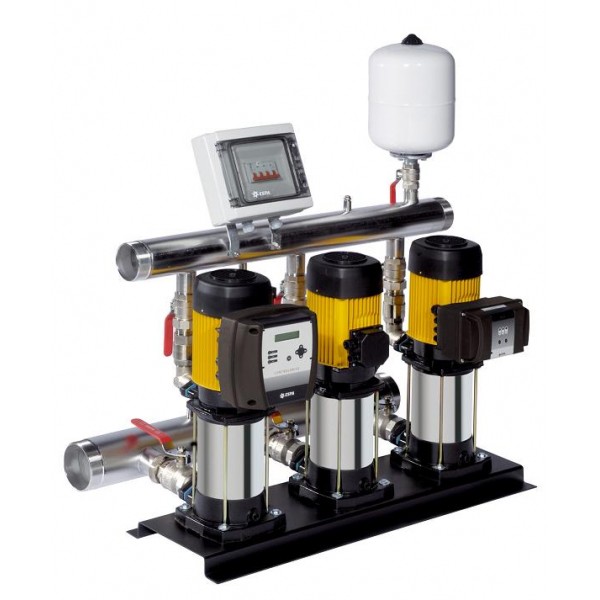

CPE 3

Groupes de surpression à vitesse fixe

CPE 3
  • Facile d'utilisation
  • Equipement vitesse fixe avec 3 pompes

ZOOM

Télécharger la notice

Télécharger la fiche technique

1anGarantie

Fabrication
européenne

100%
recyclable

CPE 3 : Groupes de surpression à vitesse fixe

Pompes Guinard Bâtiment vous présente le groupe de surpression multi-pompes CPE 3 à vitesse fixe. Adaptée aux différents besoins que rencontrent les propriétaires de plusieurs logements, d’hôtels ou de lotissements, cette installation répond favorablement à leur demande spécifique en pression hydraulique. En effet, ses multiples pompes automatisées fonctionnent de façon alternée et en cascade de manière à ce que la pression reste constante pour chacune des sollicitations.

Caractéristiques générales :

Applications



Robuste et compacte, conçu pour les systèmes de logement sous pression d'irrigation et de pompage d'eau, des applications qui nécessitent une pompe à haute efficacité propre.



Conception



Équipement sous pression hydropneumatique à vitesse fixe, composé de 3 pompes et d’un contrôleur ESPA ECD permettant la gestion des démarrages et arrêts des pompes.
Le démarrage des pompes en cascade et en alternance assure une parfaite répartition des heures de fonctionnement de toutes les pompes. Cela permet d’accroître la durabilité de l'équipement.
Le groupe est monté sur une base qui assure la stabilité du système et de l'alignement.



Moteur



• Asynchrone 2 pôles.
• Refroidissement par air.
• Isolement classe F.
• Protection IP 55.
• Service continu.
• Réglage électronique.

Limites d'utilisation



• T°C ambiante de travail maximale 35°C.
• Avec collecteur d’aspiration : positionnement du groupe uniquement en charge.
• Sans collecteur d’aspiration : 1 aspiration par pompe.



Equipements



• Châssis en acier peint.
• Capacité du réservoir 8l.
• Vanne d’isolement du réservoir ¼ de tour.
• Type de pompes Multi.
• Nombre de pompes 3.
• Clapet de retenu inox AISI 304, 1 par pompe.
• Vannes d’isolements ¼ de tour, 2 par pompe.
• Collecteur d’aspiration et de refoulement inox AISI 304 de 2" à 3".
• Contrôleur 1 par groupe type ESPA ECD.
• Boitier électrique.
• À prévoir par l’utilisateur : un réservoir à vessie adéquat selon les modèles.



Options



• Réservoir à vessie AMR.
• Pressostat inversé.
• Collecteur d’aspiration.

Caractéristiques techniques :



CPE3 MULTI ASP - Triphasé



Groupes Triples avec aspirationModèle pompeNbP2
[Kw]		PompeØ Clapet / vannesØ CollecteurDimensionsPoids
[Kg]		Poids
[Kg]		Code
Asp.Ref.Asp.Ref.Asp.Ref.ABC
CPE3 MULTI35 4 ASP MUTLI35 4 3 1.1 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 900 520 928 108.5 200 B90 10 SP45405
CPE3 MULTI35 5 ASP MUTLI35 5 3 1.5 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 900 520 951 116.5 200 B90 10 SP45410
CPE3 MULTI35 6 ASP MUTLI35 6 3 2.2 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 900 520 977 118 300 B160 10 SP45415
CPE3 MULTI35 8 ASP MUTLI35 8 3 3 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 900 550 1 026 139 300 B160 10 SP45420
CPE3 MULTI55 4 ASP MUTLI55 4 3 2.2 1"1/2 1"1/4 2" 2" 3" 3" 900 520 1 032 128.5 500 B160 10 SP45425
CPE3 MULTI55 6 ASP MUTLI55 6 3 3 1"1/2 1"1/4 2" 2' 3" 3" 900 520 1 112 155 500 B160 10 SP45430
CPE3 MULTI55 7 ASP MUTLI55 7 3 4 1"1/2 1"1/4 2' 2' 3" 3" 900 550 1 156 168 700 AMR 10 SP45435



Courbes hydrauliques CPE3 à 2900 rpm


CPE3



Schéma technique



CPE3 MULTI ASP
