CPE 4 : Groupes de surpression à vitesse fixe

Pompes Guinard Bâtiment vous présente le groupe de surpression multi-pompes CPE 4 à vitesse fixe. Adaptée aux différents besoins que rencontrent les propriétaires de plusieurs logements, d’hôtels ou de lotissements, cette installation répond favorablement à leur demande spécifique en pression hydraulique. En effet, ses multiples pompes automatisées fonctionnent de façon alternée et en cascade de manière à ce que la pression reste constante pour chacune des sollicitations.

Caractéristiques générales :

Applications



Robuste et compacte, conçu pour les systèmes de logement sous pression d'irrigation et de pompage d'eau, des applications qui nécessitent une pompe à haute efficacité propre.



Conception



Équipement sous pression hydropneumatique à vitesse fixe, composé de 4 pompes et d’un contrôleur ESPA ECD permettant la gestion des démarrages et arrêts des pompes.
Le démarrage des pompes en cascade et en alternance assure une parfaite répartition des heures de fonctionnement de toutes les pompes. Cela permet d’accroître la durabilité de l'équipement.
Le groupe est monté sur une base qui assure la stabilité du système et de l'alignement.



Moteur



• Asynchrone 2 pôles.
• Refroidissement par air.
• Isolement classe F.
• Protection IP 55.
• Service continu.
• Réglage électronique.

Limites d'utilisation



• T°C ambiante de travail maximale 35°C.
• Avec collecteur d’aspiration : positionnement du groupe uniquement en charge.
• Sans collecteur d’aspiration : 1 aspiration par pompe.



Equipements



• Châssis en acier peint.
• Capacité du réservoir 8l.
• Vanne d’isolement du réservoir ¼ de tour.
• Type de pompes Multi.
• Nombre de pompes 4.
• Clapet de retenu inox AISI 304, 1 par pompe.
• Vannes d’isolements ¼ de tour, 2 par pompe.
• Collecteur d’aspiration et de refoulement inox AISI 304 de 2" à 3".
• Contrôleur 1 par groupe type ESPA ECD.
• Boitier électrique.
• À prévoir par l’utilisateur : un réservoir à vessie adéquat selon les modèles.



Options



• Réservoir à vessie AMR.
• Pressostat inversé.
• Collecteur d’aspiration.

Caractéristiques techniques :

CPE4 MULTI ASP



Groupes Quadruples avec aspirationModèle pompeNbP2
[Kw]		PompeØ Clapet / vannesØ CollecteurDimensionsPoids
[Kg]		Réservoir recommandéCode
Asp.Ref.Asp.Ref.Asp.Ref.ABC
CPE4 MULTI35 4 ASP MUTLI35 4 4 1.1 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 1 160 520 928 142.5 200 B90 10 SP45505
CPE4 MULTI35 5 ASP MUTLI35 5 4 1.5 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 1 160 520 951 153.5 200 B90 10 SP45510
CPE4 MULTI35 6 ASP MUTLI35 6 4 2.2 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 1 160 520 977 156 300 B160 10 SP45515
CPE4 MULTI35 8 ASP MUTLI35 8 4 4 1"1/2 1"1/4 1"1/2 1"1/2 3" 3" 1 160 550 1 026 183.5 300 B160 10 SP45520
CPE4 MULTI55 4 ASP MUTLI55 4 4 2.2 1"1/2 1"1/4 2" 2" 4" 4" 1 160 520 1 032 170 500 B160 10 SP45525
CPE4 MULTI55 6 ASP MUTLI55 6 4 4 1"1/2 1"1/4 2" 2' 4" 4" 1 160 520 1 112 205.5 500 B160 10 SP45530
CPE4 MULTI55 7 ASP MUTLI55 7 4 4 1"1/2 1"1/4 2' 2' 4" 4" 1 160 550 1 156 222.5 700 AMR 10 SP45535

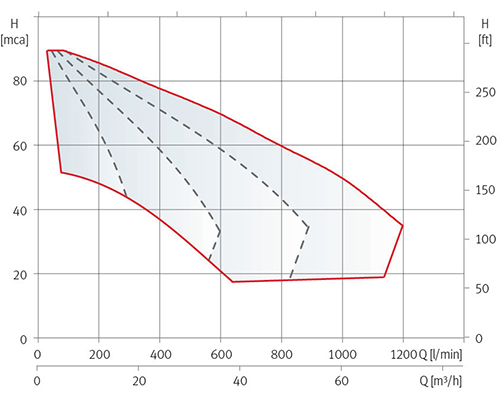

Courbes hydrauliques CPE4 à 2900 rpm


CPE4



Schéma technique



CPE4 MULTI ASP
