Acuaria 07N

Pompes immergées pour puits profonds

  • Turbines inox
  • Compacte

ZOOM

Télécharger la fiche technique

Télécharger la notice

1anGarantie

Fabrication
européenne

100%
recyclable

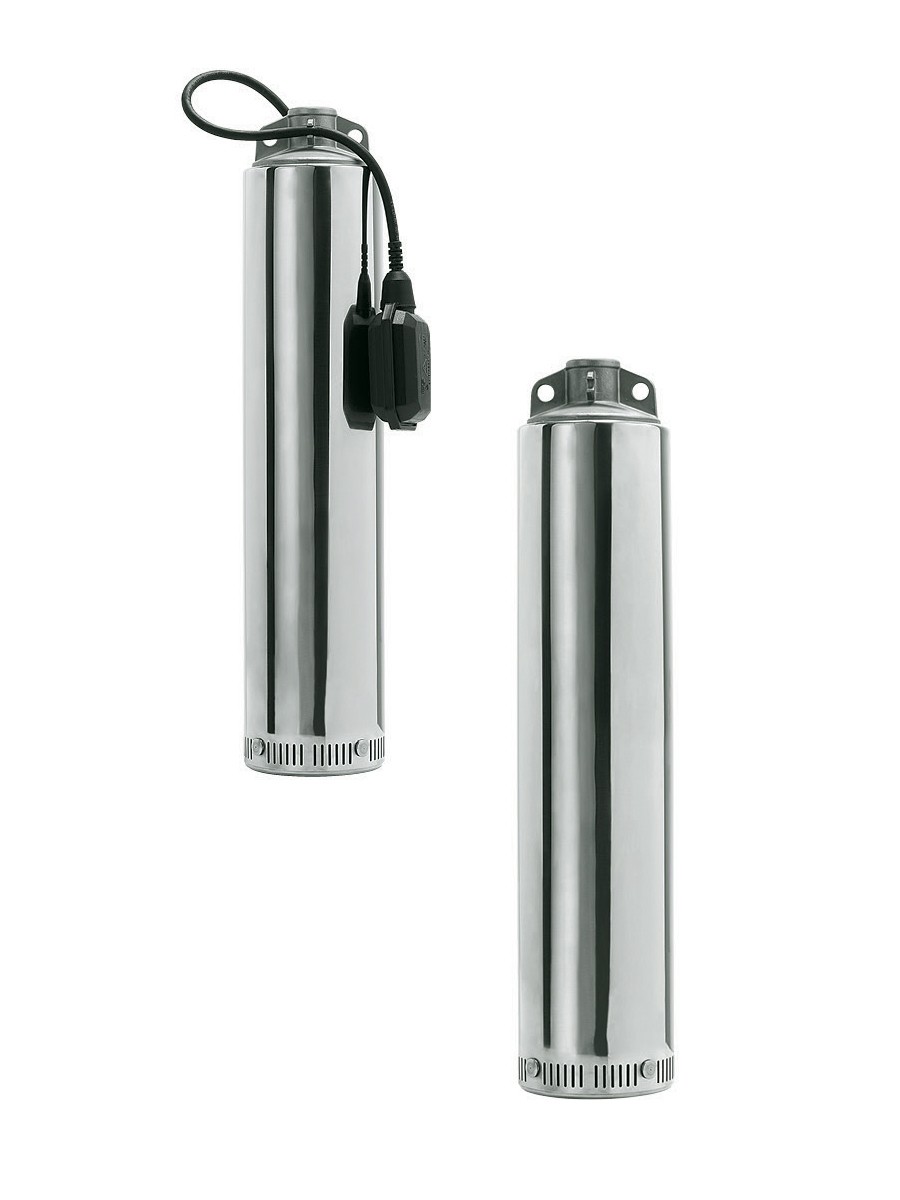

Acuaria 07N : Pompes immergées pour puits profonds

La pompe immergée Acuaria 07N est recommandée pour les puits profonds, afin d’aller chercher l’eau à plus de 8 m de profondeur. Résistante, elle est fabriquée tout en inox ce qui lui permet, comme son nom l’indique, de rester immergée sans détérioration aucune.

Idéale pour le puisage d’eau à but domestique ou collectif, la pompe immergée Acuaria 07N convient aux applications domestiques, pour l’arrosage, le remplissage, le transvasement ou encore la surpression d’eau.

Caractéristiques générales de la pompe immergée Acuaria 07N :


Pompes Guinard Bâtiment s’investie au quotidien pour faciliter vos travaux hydrauliques. La gamme de pompes immergées Acuaria est disponible en version monophasée ou triphasée et avec différentes puissances, capacités et équipements pour s’adapter à toutes vos applications.

La pompe immergée Acuaria 07N est fabriquée tout inox, ce qui la rend très résistante même immergée 24 h / 24. Il est possible de la faire fonctionner à l’horizontale, mais pas en service continu, ce qui pourrait la dégrader à la longue.

Acuaria 07N est disponible en 230 V ou 380 V, avec 15 m de câble d’alimentation. Les versions Acuaria 07N M A sont équipées d’un flotteur de niveau, idéal pour automatiser la pompe immergée.

Caractéristiques générales :

Applications



Conçue pour fournir en eau propre les installations domestiques, d’arrosage, de remplissage, de transvasement et de surpression.



Conception


• Chemise extérieure inox AISI 304.

• Turbines inox AISI 304.
• Diffuseurs technopolymère.
• Axe moteur inox AISI 303.
• Double garniture mécanique graphite et alumine.
• Pieds de pompe et flasque de refoulement inox AISI 304.



Moteur



• Asynchrone 2 pôles.
• Refroidissement par circulation du liquide pompé.
• Isolement classe F.
• Protection IP 68.
• Service continu.
• Protection à prévoir par l’utilisateur.

Limite d’utilisation



• Nombre de démarrage moteur maximum/minute 0,5.
• T°C du liquide de 4 à 35°C maximum.
• Profondeur d’immersion maximale : 25 m


Equipements



• Câble d’alimentation 10 m modèle MA / 15 m modèle T.
• Boitier condensateur inclus Acuaria 07 -7 MAN.
• Acuaria MA avec flotteur de protection manque d’eau.

Caractéristiques techniques :

ModèleI
[A]
P1
[kW]
P2cl/min102030405060651~230 V
(modèle M A)
3~400 V
(modèle T)
1~
230 V
3~
400 V
1~
230 V
3~
400 V
[kW][HP][μF]m3/h0,61,21,82,43,03,63,9CodeCode
Acuaria 07 4N 3.5 0.8 - 0.5 0.75 6+6 mce 41 37 32 26 19 10 6 PI02315 -
Acuaria 07 5N 4.1 1.9 1 1 0.75 1 6+6 50 46 40 32 23 13 8 PI02330 PI02335
Acuaria 07 6N 5 2 1.2 1.1 0.9 1.2 6+6 60 55 47 37 26 15 9 PI02345 PI02350
Acuaria 07 7N 5.5 2.4 1.4 1.3 1.1 1.5 30 70 64 55 44 31 18 11 PI02360 PI02365







Courbes hydrauliques à 2900 rpm



Acuaria

Schéma technique :

ModèleABCKg Acuaria 07N
Acuaria 07 4N 493 126 1" 10.6
Acuaria 07 5N 517 126 1" 11.5
Acuaria 07 6N 560 126 1" 12.4
Acuaria 07 7N 583 126 1" 12.6
