Saturn4 Pack fl 250

Pompes immergées pour forages 4’’

Saturn4 Pack fl 250
  • Prêtes à la pose
  • Turbines flottantes
  • Pour forage 4''
  • Prêtes à la pose
  • Turbines flottantes

ZOOM

Télécharger la fiche technique

1anGarantie

Fabrication
européenne

100%
recyclable

Saturn4 Pack fl 250 : Pompes immergées pour forages 4’’

Issue de la gamme de pompes immergées de Pompes Guinard Bâtiment, la pompe Saturn4 Pack fl 250 est spécialement conçue pour les forages 4 ". Distribution d’eau, arrosage, surpression et remplissage, telles sont les applications principales de cette pompe de forage.

Faites le choix de la pompe Saturn4 Pack fl 250 pour récupérer l’eau d’un forage, à plus de 8 m de profondeur. Le moteur de la pompe est prévu pour un service continu et sécurisé par un clapet anti-retour.

Caractéristiques générales de la pompe immergée Saturn4 Pack fl 250 :


La pompe immergée Saturn4 fl 250 est recommandée pour des travaux d’arrosage ou même d’alimentation domestique. Sa conception robuste convient aux applications les plus industrielles, avec une fabrication en inox, une tête de pompe et une crépine inoxydable, ainsi que des turbines flottantes.

Totalement immergée, la pompe Saturn4 fl 250 doit être installée de manière verticale. Elle est spécialement conçue pour aller puiser l’eau d’un forage 4 ". Saturn4 Pack fl 250 est équipée d’un moteur Franklin, véritable gage de fiabilité et de résultats sur le marché de la pompe immergée.

La pompe pour forage Saturn 4 fl 250 est livrée avec l’hydraulique de pompe et son moteur, mais aussi avec un clapet anti-retour et une amorce de câble d’alimentation moteur.

Caractéristiques générales :

Applications



Conçue pour fournir en eau propre les installations domestiques, d’arrosage, de remplissage, de transvasement et de surpression à partir de forage 4".



Conception


• Chemise extérieure inox AISI 304.

• Turbines flottantes polycarbonate.
• Diffuseurs polycarbonate.
• Axe moteur inox AISI 304.
• Corps de refoulement inox AISI 304.



Moteur



• Asynchrone 2 pôles.
• Refroidissement à bain d'eau GUINARD A4.
• Isolement classe B.
• Protection IP 58.
• Service continu.
• Accouplement Nema 4".
• Protection à prévoir par l’utilisateur.

Limites d'utilisation



• T°C du liquide de 4 à 33°C maximum.
• Quantité maximale de sable admissible : 100g/m3.


Equipements



• Clapet anti-retour incorporé.
• Boitier de démarrage.
• Câble d’alimentation.
• Filin de suspension (longueur selon les modèles).

Caractéristiques techniques :

ModèleAP1
[kW]		P2cCâble & filin
m		l/min1015202530401~230 V
(modèle M)
1~
230 V		1~
230 V		[kW][HP]μFm3/h0.60.91.21.51.82.4Code
Saturn4 Pack fl250 11 M - 30 M 4.3 0.9 0.55 0.75 20 30 H
[m] 		69 65 60 58 55 40 PI34005
Saturn4 Pack fl250 15 M - 40 M 5.7 1.12 0.75 1 25 40 90 86 81 78 70 55 PI34015







Courbes hydrauliques à 2900 rpm



Saturn4 Pack fl250

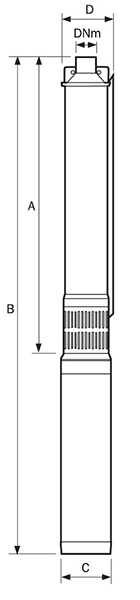

Schéma technique :

ModèleABCDDNmKgAKgB Saturn4 Pack fl250
Saturn4 Pack fl250 11 373 657 95 98 1"1/4 3.4 12.5
Saturn4 Pack fl250 15 453 757 95 98 1"1/4 4.2 14.3
