Applications

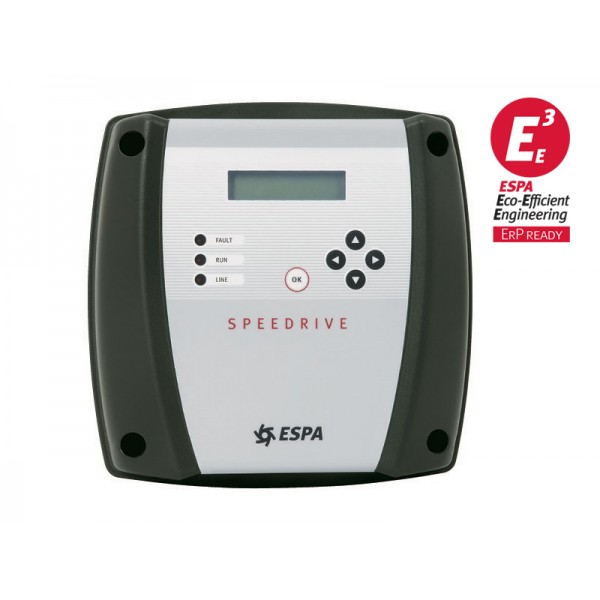

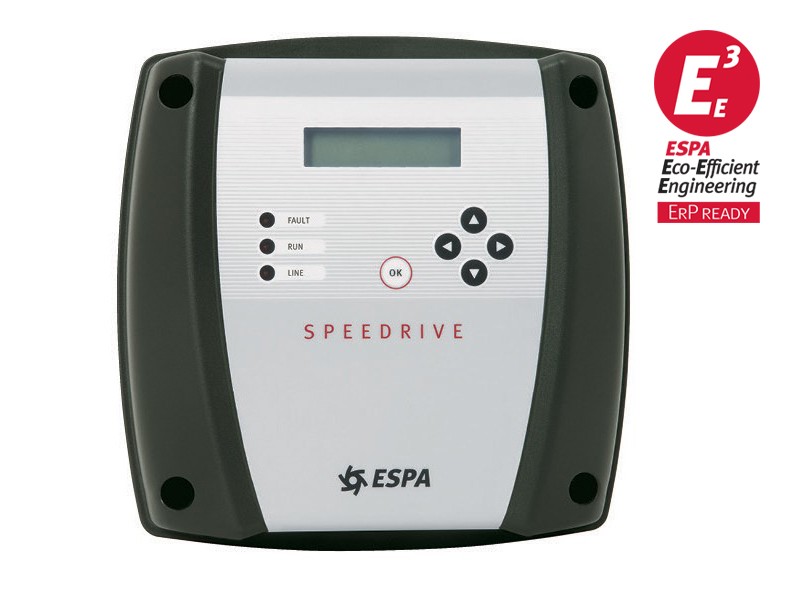

Les variateurs Speedrive sont conçus pour réguler la vitesse des moteurs triphasés de pompes à eau.
Un signal proportionnel à la pression de l'installation est transmis au variateur par le biais d'un capteur de pression.
Ce signal permet la variation de la vitesse du moteur en vue de conserver une pression constante même lorsque la consommation d'eau fluctue.
Cet appareil peut être couplé à des moteurs de 50 ou 60 Hz. La fréquence de sortie est paramétrée à partir d'une option disponible dans le menu.
Ce type de régulation permet de réduire fortement la consommation d'énergie en comparaison avec les systèmes non régulés, étant donné que la consommation électrique est proportionnelle à la consommation d'eau.
Les appareils à régulation permettent également de réduire les coups de bélier, d'atténuer les surintensités et, par conséquent, d'accroître la durée de vie de la pompe.
Caractéristiques
• Protection IP 55.
• Langues Français, Anglais et Espagnol.
• Puissance moteur triphasé de 0.75 kw à 4 Kw.
• Fréquence 50/60Hz.
• Entrées :
- 1 entrée analogique 4-20 mA, avec alimentation 24 Vcc.
- 1 entrée numérique pour interrupteur de niveau.
• Sorties :
- 1 contact sec, intensité maximale de 2 A à 250 Vca (uniquement sur les modèles monophasés).
|
Limites d'utilisation
• T°C ambiante de travail maximale 40°C.
• Variateur Speedrive avec entrée monophasée : la pompe doit être en 230 V.
• Variateur Speedrive avec entrée triphasée : la pompe doit être en 400 V.
Equipements
• Affichage digital et tableau de bord permettant la visualisation des différents paramètres
• Mode automatique Il s'agit du mode de fonctionnement habituel.
Le variateur contrôle la vitesse de rotation du moteur afin de conserver une pression constante au niveau de l'installation (pression de consigne).
• Mode manuel Ce mode permet de démarrer ou d'arrêter la pompe de façon manuelle à une fréquence réglable.
Option
• Capteur de pression 4-20 mA 1/4" 10 BAR.
• Capteur de pression 4-20 mA 1/4" 16 BAR.
• Capteur de pression 4-20 mA 1/4" 25 BAR.
|
